Noktowizor nie pokazuje „obrazu z ciemności”. On wzmacnia to, co w otoczeniu nadal istnieje: resztki światła księżyca, gwiazd, poświatę nieba albo światło z doświetlacza IR. Dlatego pytanie, jak widać przez noktowizor, najlepiej rozłożyć na prosty łańcuch: skąd bierze się sygnał, jak przechodzi przez układ optyczny i dlaczego obraz bywa czasem świetny, a czasem zaskakująco przeciętny. W praktyce to wiedza przydatna każdemu, kto myśli o obserwacji nocnej, sprzęcie myśliwskim albo po prostu chce rozumieć, co naprawdę widzi w terenie.
Najważniejsze rzeczy, które trzeba wiedzieć od razu
- Noktowizor działa najlepiej tam, gdzie jest choć odrobina światła: księżyc, gwiazdy, poświata nieba lub IR.
- Klasyczny obraz powstaje w trzech krokach: zbiór światła, zamiana na elektrony, ponowna emisja światła na ekranie fosforowym.
- Zielony albo biały odcień obrazu nie oznacza większej „mocy”, tylko inny sposób prezentacji detalu.
- Mgła, deszcz, brudna optyka i zbyt mocny doświetlacz potrafią zepsuć obraz szybciej niż sama ciemność.
- Do wykrywania sylwetek często lepiej sprawdza się termowizja, ale do rozpoznawania szczegółów noktowizor zwykle daje bardziej naturalny obraz.
W skrócie najważniejsze jest wzmacnianie słabego światła, a nie widzenie w ciemności
Najłatwiej zrozumieć noktowizję, gdy od razu odrzuci się jeden mit: urządzenie nie „widzi przez noc”. Ono zbiera dostępne fotony, czyli minimalne ilości światła, i robi z nich obraz możliwy do odczytania dla oka. Ja zwykle tłumaczę to tak: noktowizor jest pośrednikiem, a nie magicznym okiem.
W terenie źródłem sygnału może być bardzo niewiele: blady księżyc, rozproszona poświata miasta nad horyzontem, odbicia od śniegu, wody czy jasnego piasku. Nawet w pozornie czarnej nocy niebo rzadko jest absolutnie pozbawione światła. Jeśli jednak tego światła jest za mało, urządzenie potrzebuje wsparcia w postaci oświetlacza podczerwieni, który dla ludzkiego oka pozostaje niewidoczny.
To ważne rozróżnienie, bo od niego zależy oczekiwanie wobec sprzętu. W zasiadce, przy podchodzie czy podczas obserwacji łowiska noktowizor nie tworzy cudownej przejrzystości. Raczej wydobywa kontury, ruch, fakturę i kierunek, w którym warto patrzeć dalej. Z takiego obrazu da się czytać teren, ale trzeba wiedzieć, czego szukać. I właśnie od tego zaczyna się mechanika całego układu optycznego.
Jak działa tor optyczny w klasycznym noktowizorze

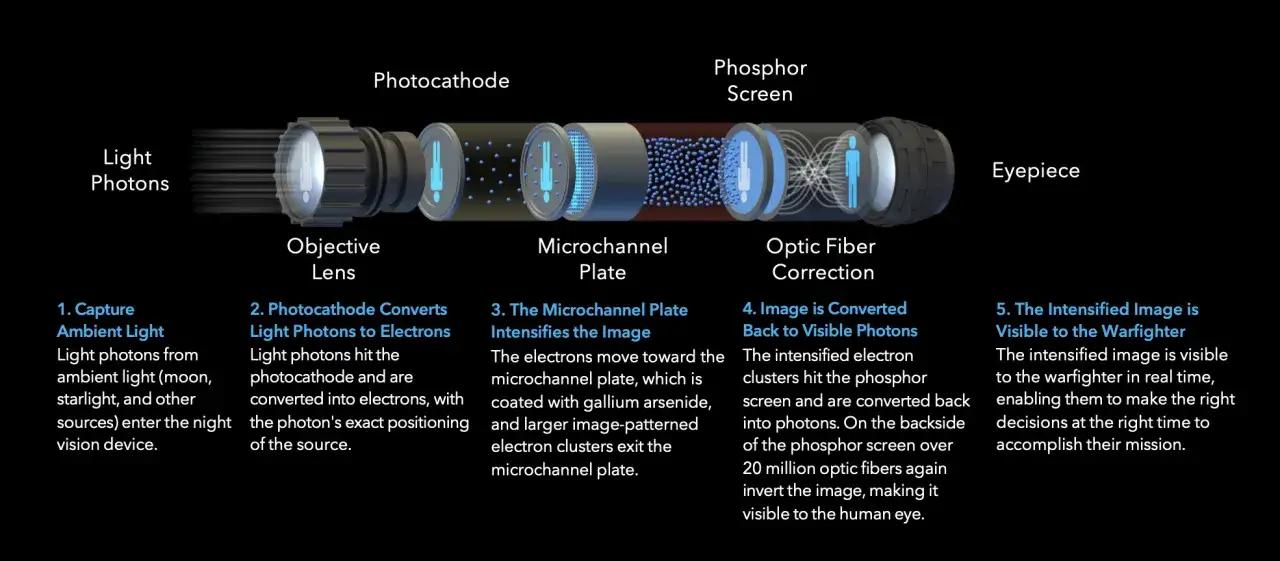

W klasycznym noktowizorze obraz powstaje w kilku etapach. Najpierw obiektyw zbiera rozproszone światło z otoczenia i skupia je na wejściu tuby. Potem w grę wchodzi fotokatoda, czyli warstwa, która zamienia fotony na elektrony. Następnie te elektrony są wzmacniane w mikrokanałowej płycie wzmacniającej (MCP, microchannel plate), a na końcu trafiają na warstwę fosforową, która z powrotem zamienia sygnał w widzialny obraz.
To brzmi technicznie, ale logika jest prosta: światło wchodzi, sygnał się wzmacnia, obraz wraca do oka. Właśnie dlatego jakość obiektywu ma duże znaczenie. Jasny obiektyw zbiera więcej światła, więc tuba ma z czego budować detal. Jeśli wejście optyczne jest słabe, nawet dobry moduł wzmacniający nie wyczaruje pełnej czytelności.
Co robi obiektyw
Obiektyw nie „widzi” lepiej sam z siebie. On ma zebrać możliwie dużo dostępnego światła i podać je dalej w możliwie czystej formie. W praktyce liczy się tu jasność układu optycznego, czyli to, jak skutecznie przepuszcza światło do wnętrza urządzenia. Z punktu widzenia użytkownika oznacza to, że dwa noktowizory o podobnym wyglądzie zewnętrznym mogą dawać zupełnie inny obraz, jeśli różni je jakość frontowej optyki.
Przeczytaj również: Iluminator 850 czy 940? Kiedy wybrać zasięg, a kiedy dyskrecję
Dlaczego fosfor bywa zielony albo biały
Warstwa fosforowa nie jest ozdobą. To ona zamienia niewidoczny dla oka sygnał elektronowy z powrotem w światło. Tradycyjnie obraz bywa zielony, bo tak ludzkie oko dość dobrze radzi sobie z odczytywaniem kontrastu przy słabym oświetleniu. Coraz częściej spotyka się też biały fosfor, który daje bardziej neutralny, „szary” obraz. To nie jest znak większej mocy, tylko inny sposób prezentacji detali i obciążenia wzroku.
W praktyce zielony ekran bywa odbierany jako bardziej klasyczny, a biały często ułatwia szybsze rozpoznanie kształtów i różnic tonalnych. Kiedy rozumiemy ten tor optyczny, łatwiej zobaczyć, skąd biorą się różnice między urządzeniami i dlaczego obraz nie zawsze wygląda tak samo. Następny krok to już nie budowa, ale jakość samego obrazu.
Dlaczego obraz bywa zielony, ziarnisty albo rozmyty
W nocnej optyce najciekawsze jest to, że niedoskonałości nie zawsze oznaczają awarię. Część z nich wynika po prostu z natury technologii. Ziarno, lekkie świecenie wokół jasnych punktów czy delikatne przygaszenie kontrastu to często normalny efekt pracy tuby, a nie dowód, że sprzęt jest uszkodzony.
- Ziarno pojawia się wtedy, gdy sygnał jest słaby, a elektronika musi mocniej go podbijać.
- Halo wokół lamp, reflektorów albo księżyca to skutek bardzo jasnych punktów w polu widzenia.
- Rozmycie najczęściej wynika ze złego ustawienia ostrości obiektywu lub dioptrii okularu.
- Przygaszenie obrazu na brzegach bywa związane z optyką, ustawieniem oka albo zabrudzeniem soczewek.
- Drganie obrazu przy obserwacji z ręki to zwykły efekt ruchu, szczególnie w urządzeniach o większym powiększeniu.
Warto też znać dwa pojęcia. SNR, czyli stosunek sygnału do szumu, mówi o tym, jak dużo użytecznego obrazu zostaje po odjęciu zakłóceń. Rozdzielczość opisuje, jak drobne szczegóły urządzenie potrafi jeszcze rozróżnić. W terenie te parametry od razu przekładają się na to, czy widzisz tylko sylwetkę, czy też potrafisz odczytać linię ogrodzenia, gałęzie albo ruch zwierzyny na tle zarośli.
Jeżeli obraz robi się mleczny, pierwszą rzeczą, którą sprawdzam, jest zawsze nie elektronika, tylko optyka i warunki: brud na szkłach, wilgoć, zbyt mocny doświetlacz albo źle ustawiona ostrość. To proste rzeczy, ale w praktyce psują najwięcej obserwacji. A skoro technologia ma różne odmiany, trzeba jeszcze odróżnić klasyczny noktowizor od jego cyfrowych i termicznych kuzynów.

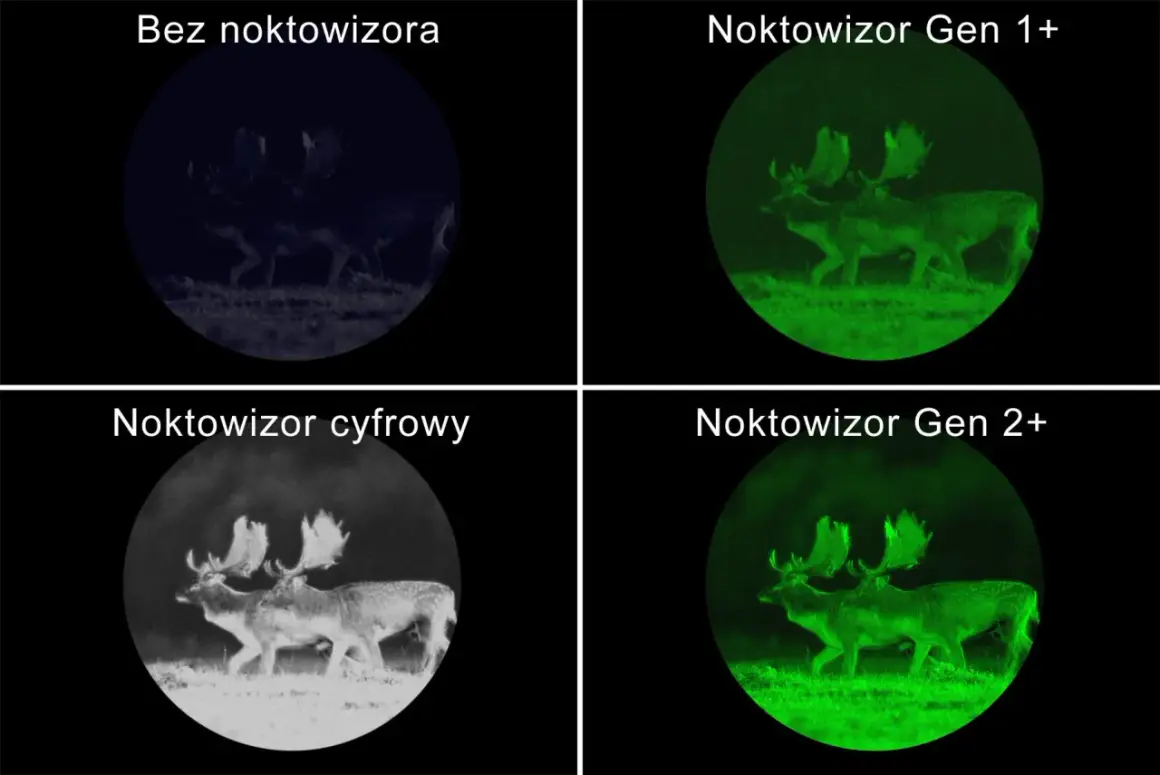

Noktowizor analogowy, cyfrowy i termowizja
W rozmowach o nocnej obserwacji bardzo łatwo pomieszać trzy różne technologie. Ja wolę je rozdzielać od razu, bo każda pokazuje coś innego i każda sprawdza się w innym zadaniu. Dla myśliwego albo obserwatora terenu to nie jest akademicki detal, tylko realna różnica w skuteczności.
| Technologia | Co rejestruje | Kiedy działa najlepiej | Największe ograniczenie |
|---|---|---|---|
| Analogowy noktowizor | Światło zastane wzmacniane w tubie | Półmrok, noc z księżycem, obserwacja detali | Potrzebuje choć odrobiny światła |
| Cyfrowy noktowizor | Światło przetwarzane przez sensor i ekran | Nocne obserwacje, nagrywanie, zastosowania budżetowe | Może mieć opóźnienie i zwykle słabiej radzi sobie bez IR |
| Termowizja | Promieniowanie cieplne | Wykrywanie sylwetek w całkowitej ciemności | Słabiej pokazuje szczegóły, tekstury i drobne różnice kształtu |
W praktyce najważniejsze pytanie brzmi nie „co jest lepsze”, tylko „do czego sprzęt ma służyć”. Jeśli chodzi o czytelność detalu, gałęzi, kształtu głowy czy kierunku ruchu, noktowizja daje obraz bardziej zbliżony do naturalnego widzenia. Jeśli priorytetem jest szybkie wykrycie ciepłej sylwetki, termowizja często działa skuteczniej. Obie technologie się uzupełniają, ale nie zastępują nawzajem w prosty sposób.
Cyfrowy sprzęt bywa też praktyczny tam, gdzie liczy się prostsza obsługa, nagrywanie i niższy próg wejścia. Analogowy system zwykle wygrywa jakością obrazu w klasycznym, słabo oświetlonym terenie. Tyle że sam typ urządzenia to dopiero początek. Ostateczny efekt bardzo mocno zależy od warunków, w których patrzysz.
Co najbardziej psuje obraz w terenie
Najwięcej problemów nie robi sama noc, tylko wszystko to, co nocą zawiesza się między urządzeniem a celem. Mgła, drobny deszcz, śnieg, pył i wilgoć rozpraszają światło, więc obraz traci kontrast. W lesie po opadach różnica potrafi być wyraźna: zwierzyna nadal jest w zasięgu obserwacji, ale tło robi się miękkie, płaskie i mniej czytelne.
- Mgła i wilgoć rozlewają światło i „zjadają” kontrast.
- Zbyt mocny doświetlacz IR potrafi odbić się od liści, pyłu albo kropli wody i stworzyć mleczną zasłonę.
- Brudne szkła natychmiast obniżają ostrość, nawet jeśli elektronika działa poprawnie.
- Źle ustawiona dioptria męczy wzrok i sprawia, że obraz niby jest jasny, ale nieczytelny.
- Jasne źródła światła w polu widzenia mogą chwilowo oślepić tubę i użytkownika.
Warto pamiętać, że w noktowizji nie zawsze więcej znaczy lepiej. Mocniejszy IR nie musi oznaczać lepszego obrazu, a większa jasność ekranu nie zawsze daje większą wygodę. Czasem lepszy rezultat daje po prostu spokojniejsze ustawienie sprzętu, niższa intensywność doświetlenia i cierpliwsze skanowanie terenu. To właśnie w takich szczegółach widać różnicę między sprzętem używanym „na oko” a sprzętem używanym świadomie. I to prowadzi do najpraktyczniejszej części całego tematu.
Jak korzystać z noktowizora, żeby zobaczyć więcej i męczyć oczy mniej
Jeżeli ktoś chce wycisnąć z urządzenia maksimum, zaczynam zawsze od ustawień, nie od samego patrzenia. Najpierw trzeba dobrać ostrość obiektywu do odległości, potem dopracować dioptrię okularu, a dopiero później oceniać sprzęt. Źle ustawiony noktowizor potrafi sprawiać wrażenie słabego, choć w rzeczywistości po prostu nie jest dopasowany do oka użytkownika.
- Ustaw ostrość na najdalszy czytelny punkt, a nie na najbliższy detal.
- Dopracuj dioptrię tak, by siatka, kontury i drobne elementy były czytelne bez nadmiernego wysiłku.
- Używaj doświetlacza IR tylko wtedy, gdy naprawdę jest potrzebny, i zaczynaj od niższej mocy.
- Patrz spokojnie, szerokim ruchem skanuj teren zamiast „przeskakiwać” wzrokiem co sekundę.
- Regularnie czyść frontową soczewkę, bo cienka warstwa wilgoci potrafi zepsuć więcej niż się wydaje.
- Unikaj długiego patrzenia w jasne punkty, bo obraz może się prześwietlać i chwilowo obniżać komfort obserwacji.
W praktyce myśliwskiej najważniejsze jest rozróżnienie między wykryciem a identyfikacją. Do wykrycia zwierzyny wystarczy czasem ruch i kontur. Do identyfikacji potrzebujesz już stabilnego obrazu, odpowiedniego dystansu i dobrze ustawionej optyki. To jedna z tych rzeczy, które na początku łatwo zlekceważyć, a potem okazuje się, że właśnie od nich zależy skuteczność obserwacji. Dlatego w ostatniej części zbieram to w prosty zestaw praktycznych wniosków.
Co z tego wynika przy nocnej obserwacji w łowisku
Jeśli patrzysz na sprzęt przez pryzmat realnej pracy w terenie, liczą się trzy rzeczy: jakość zbierania światła, czytelność obrazu i odporność na warunki. Właśnie dlatego pytanie, jak widać przez noktowizor, ma sens tylko wtedy, gdy myślimy o konkretnym zastosowaniu, a nie o samym efekcie „widzę w nocy”. Inaczej oceni się urządzenie do krótkiej obserwacji przy ambonie, inaczej do przemieszczania się, a jeszcze inaczej do identyfikacji szczegółów na dalszym dystansie.- Jeśli zależy ci na detalu, szukaj jasnej optyki i dobrego kontrastu, a nie tylko mocnego podświetlenia.
- Jeśli ważniejsze jest szybkie wykrycie sylwetki, rozważ, czy termowizja nie będzie praktyczniejsza.
- Jeśli często pracujesz w lesie po deszczu, przygotuj się na spadek kontrastu i pilnuj czystości soczewek.
- Jeśli korzystasz z IR, traktuj go jak narzędzie pomocnicze, nie jak stały tryb pracy.
Najprościej mówiąc: gdy rozumie się, jak widać przez noktowizor, łatwiej odróżnić marketing od praktyki. Liczy się nie tylko sama technologia, ale też światło w terenie, ustawienie sprzętu i to, czy chcesz znaleźć ruch, czy odczytać szczegół. W nocnej optyce właśnie te różnice decydują o tym, czy obraz naprawdę pomaga, czy tylko wygląda efektownie w katalogu.
